Автоматическая муфта Ду40/50

Автоматическая муфта Ду40/50

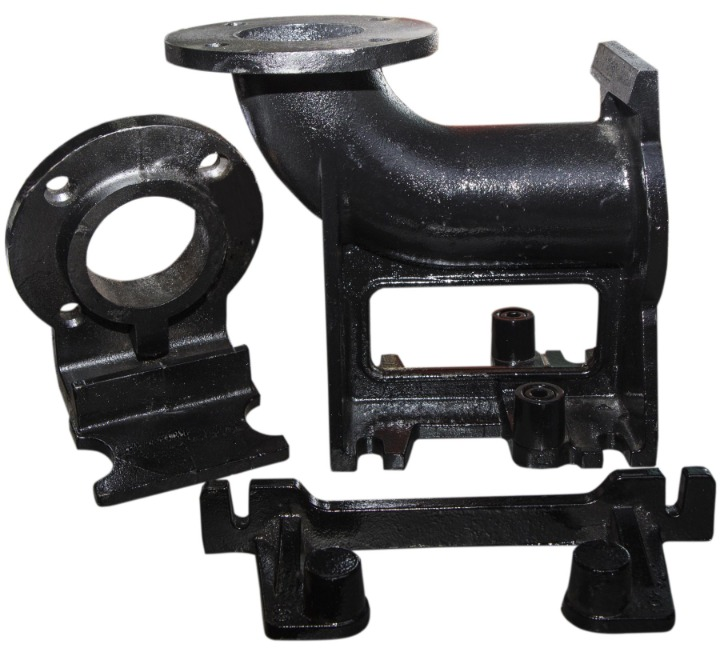

НАЗНАЧЕНИЕ ИЗДЕЛИЯ Автоматическая трубная муфта (АТМ) используется для облегчения монтажа насосов на напорном трубопроводе и безопасного подъема на поверхность. Пригодно для применения в грязной воде и хозяйственно-бытовых стоках. КОНСТРУКЦИЯ АТМ используется для стационарного погружного монтажа насосов. 1. Соединительная опора с коленом; 2. Соединительный фланец с захватом; 3. Держатель с креплением направляющих труб; 4. Направляющие трубы; 5. Уплотнительная манжета; 6. Комплект крепежных элементов. Направляющие трубы не входят в объем поставки! Соединительная опора устанавливается непосредственно в рабочей зоне и служить для присоединения насоса (к соединительному фланцу) и присоединения к напорному трубопроводу (резьбовое соединение). Держатель направляющих труб устанавливается у входа в шахту и служит для фиксации направляющих труб. В качестве направляющих труб мы рекомендуем применять трубы из нержавеющей стали ГОСТ 9941-81. Автоматическую трубную муфту запрещается использовать без направляющих труб. В противном случае насос соскальзывает с соединительной опоры, в следствии чего соединение соединительного фланца и опоры становиться негерметичным, что может привести к повреждению насоса. Совместимость с насосами иных производителей: 1. Ду50 (максимальный вес насоса до 150 кг): - ГРУНДФОС SEG40.09, SEG40.12, SEG40.15, SEG40.26, SEG40.31, SEG40.40, SEG50.26, SEG50.31, SEG50.40, DP.10.50, - WILO: Rexa FIT V05, Rexa PRO C05, Rexa UNI V05 MTC32/40, Rexa CUT 2. Ду65 (максимальный вес насоса до 200 кг): - KSB: Amarex N 65 Ama-Porter 6 - ГРУНДФОС: SL1.50.65, SLV.65.65, SE1.50.65, SEV.65.65, DP.10.65 - WILO: Rexa FIT V06, Rexa PRO C06, Rexa UNI V06 3. Ду80 (максимальный вес насоса до 200 кг): - KSB: Amarex N 80, Amarex KRT 80 - ГРУНДФОС SL1.50.80, SL1.65.80, SLV 65.80, SLV80.80, SE1.50.80,SE1.80.80, SEV 65.80, SEV 80.80 - WILO: Rexa FIT V80, Rexa PRO C80 4. Ду100 (максимальный вес насоса до 350 кг): - KSB: Amarex KRT 100 - ГРУНДФОС SL1.80.100, SL1.100.100, SLV.80.100, SLV.100.100, SE1.80.100, SE1.100.100, SEV. 80.100, SEV100.100 - WILO: Rexa FIT V10, Rexa PRO C10 Габаритные и установочные чертежи можете посмотреть в ссылке под таблицей.
